PUR双绞线

什么是双绞线6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

双绞线（twisted pair，TP）是一种综合布线工程中最常用的传输介质，是由两根具有绝缘保护层的铜导线组成的。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

把两根绝缘的铜导线按一定密度互相绞在一起，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，有效降低信号干扰的程度。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成，双绞线的名字也是由此而来。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，但日常生活中一般把双绞线电缆直接称为双绞线。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。这些我们称之为双绞线电缆。在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞。相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

按照频率和信噪比进行分类6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

• 1、一类线：主要用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
• 2、二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
• 3、三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE-T。
• 4、四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。
• 5、五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。
• 6、超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（StructuralReturnLoss）、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。
• 7、六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
• 8、超六类或6A（CAT6A）：此类产品传输带宽介于六类和七类之间，传输频率为500MHz，传输速度为10Gbps，标准外径6mm。和七类产品一样，国家还没有出台正式的检测标准，只是行业中有此类产品，各厂家宣布一个测试值。
• 9、七类线（CAT7）：传输频率为600MHz，传输速度为10Gbps，单线标准外径8mm，多芯线标准外径6mm。

类型数字越大、版本越新，技术越先进、带宽也越宽，当然价格也越贵。这些不同类型的双绞线标注方法是这样规定的，如果是标准类型则按CATx方式标注，如常用的五类线和六类线，则在线的外皮上标注为CAT5、CAT6。而如果是改进版，就按xe方式标注，如超五类线就标注为5e（字母是小写，而不是大写）。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

按照有无屏蔽层分类6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

根据有无屏蔽层，双绞线分为屏蔽双绞线（ShieldedTwistedPair，STP）与非屏蔽双绞线（UnshieldedTwistedPair，UTP）。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽双绞线分为STP和FTP（FoilTwisted-Pair），STP指每条线都有各自的屏蔽层，而FTP只在整个电缆有屏蔽装置，并且两端都正确接地时才起作用。所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

非屏蔽双绞线（UnshieldedTwistedPair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。非屏蔽双绞线电缆具有以下优点：6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

• 1、无屏蔽外套，直径小，节省所占用的空间，成本低；
• 2、重量轻，易弯曲，易安装；
• 3、将串扰减至最小或加以消除；
• 4、具有阻燃性；
• 5、具有独立性和灵活性，适用于结构化综合布线。

因此，在综合布线系统中，非屏蔽双绞线得到广泛应用。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

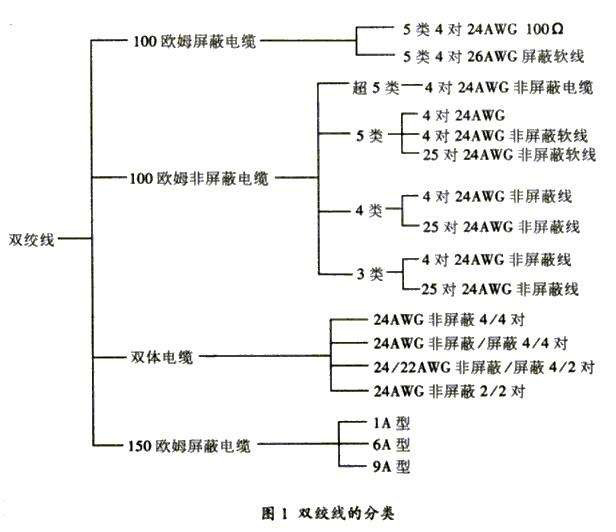

在这两大类中又分100欧姆电缆，双体电缆，大对数电缆，150欧姆屏蔽电缆等。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

无论是哪一种线，衰减都随频率的升高而增大。在设计布线时，要考虑到受到衰减的信号还应当有足够大的振幅，以便在有噪声干扰的条件下能够在接收端正确地被检测出来。双绞线能够传送多高速率（Mb/s）的数据还与数字信号的编码方法有很大的关系。6E4拖链电缆-聚氨酯卷筒电缆-高柔性坦克链电缆厂家

• Q

  为什么高柔线那么硬？

  A

  千万别认为高柔线是软的，中文里的“柔”的确等同于“软”，但“高柔性电缆”这一电缆名词的引入最初用于进口电缆，这里的“柔性”并非单指柔软，而是指柔韧。尤其有些进口高端拖链电缆，手感虽然较国产拖链电缆硬，但耐用性及认可度却是公认的好。

• Q

  拖链电缆用什么做绝缘？

  A

  拖链电缆的绝缘材料没有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
